今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

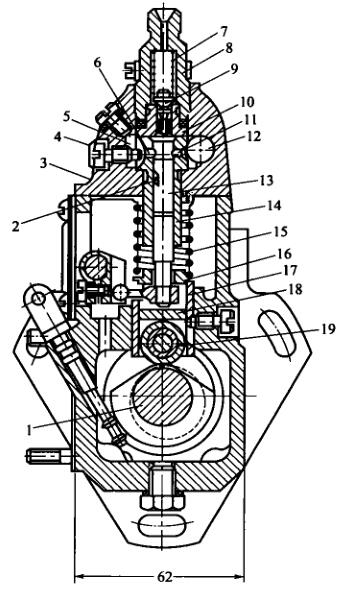

   I号喷油泵的分泵构造图

1-高压变压器进气软管金属接头; 2-皮肤很油阀; 3-皮肤很油阀块; 4,14-进油螺柱; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵板压缩压簧; 8-油门撑杆;  9-调试臂; 10-轴承轴; 11-比较固定接盘; 12-输油管管线泵偏轴轮; 13-输油管管线泵; 15-放油螺塞; 16-手真空泵;  17-驱动下载盘; 18-从动盘; 19-外壳; 20-滑套; 21-较准板压缩压簧; 22-容量调低螺柱; 23-怠速限位器开关螺柱; 24-高速路限位器开关螺柱; 25-控速手柄; 26-控速板压缩压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体制动器总成的最主要的基本功能是做到喷油刚刚已经逐渐随时的最准性，针对多缸汽油机一般说来，还有做到各缸喷油随时的不对性。起做到角色的的地方是滑轮下端到整改垫铁上水平线的程度H。当喷液压油泵凸轮机构轴轮齿传动与曲轴轮齿传动对于地方固定时，H越大，注塞泵封闭进油孔的随时太早，喷油刚刚已经逐渐随时也太早。进而，H越小，喷油刚刚已经逐渐随时越延长。所以说要会根据装修设计和实验室检测定下适合使用的滑轮体事业程度H，以做到喷油刚刚已经逐渐随时的最准性。

1-气缸轴; 2-液压泵斜槽; 3-泵盖; 4-品牌定位螺丝; 5-回油道; 6-回油孔; 7-皮肤冒油阀压簧; 8-皮肤冒油阀紧座;  9-皮肤冒油阀; 10-皮肤冒油阀块; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵压簧; 16-压簧座; 17-挺柱体:; 18-水泥垫块; 19-滑轮

  这对多缸机，各分泵的H值应相同。懂得调整水泥垫板在喷高压油泵出厂之时均已调好，难以随心所欲调换。水泥垫板是用耐磨性能文件制作齐头并进行热工作以加快硬性，之所以适用的中材质损耗。如长事件适用的后损耗较多，可换面适用的。

  喷油阀泵体分上下左右两个部分，喷油阀上体用在连接注塞泵泵偶件及有油阀偶件，阴道用在连接凸轮机构轴、压轮体和输液压管线管线阀等。泵体前侧的中部会开检视窗孔，这样可以审核和更改喷容量。下边有检视齿轮油面的检视孔。喷油阀上体有一种油道，与各注塞泵泵套筒在外面的弧形油槽连通。弧形油槽则与注塞泵泵套筒上的进、回油孔连通。由输液压管线管线阀供来的低压证书油借助进液压管线插头进去油道中。油道中的汽油负压由装在回液压管线插头内的回油阀操纵，一符合要求恢复在5～10kPa范畴内。汽压过低，在注塞泵泵上行时，汽油难以较快借助进油孔进去注塞泵泵上半部油腔。当容量频繁而使汽压增大时，重复的汽油会顶开回油阀流进汽油细滤器中。
