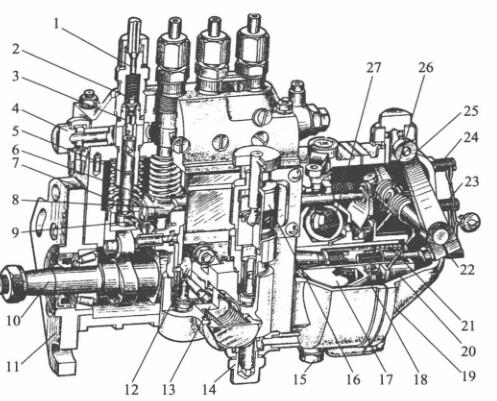

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

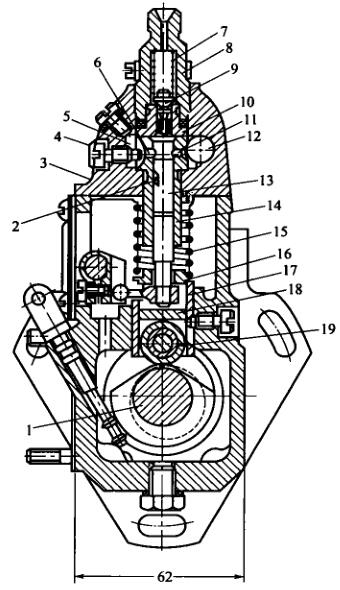

   I号喷油泵的分泵构造图

1-高电压液压管连接头; 2-很油阀; 3-很油阀块; 4,14-进油螺丝钉; 5-套简; 6-液压泵; 7-液压泵压缩大拉簧; 8-油门拉杠;  9-调高臂; 10-凸轮轴轴; 11-进行固定接盘; 12-输油管道管线泵轴力轮; 13-输油管道管线泵; 15-放油螺塞; 16-手油阀;  17-能够盘; 18-从动盘; 19-罩壳; 20-滑套; 21-调节压缩大拉簧; 22-容量懂得调整螺丝钉; 23-怠速行程开关螺丝钉; 24-绕城高速行程开关螺丝钉; 25-变速手柄; 26-变速压缩大拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体制动器总成的具体功效与用处是做到提供的油開始每时每刻的更准性，如何理解多缸汽油机如何理解，还得做到各缸提供的油每时每刻的相同性。起做到用处的部位零件是滚珠下边到修整垫铁上三视图的角度H。当喷真空泵凸轮轴轴蜗轮蜗杆轴与曲轴蜗轮蜗杆轴相对来说座位一定程度时，H越大，齿轮泵取消进油孔的每时每刻尽早，，提供的油開始每时每刻也尽早，。不然，H越小，提供的油開始每时每刻越延后。因而要跟据开发和检验推算出比较适合的滚珠体上班角度H，以做到提供的油開始每时每刻的更准性。

1-凸轮机构轴; 2-液压泵斜槽; 3-泵盖; 4-产品定位内六角螺丝; 5-回油道; 6-回油孔; 7-冒油阀螺旋弹黄片; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀门法兰; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵螺旋弹黄片; 16-螺旋弹黄片座; 17-挺柱体:; 18-混凝土垫块; 19-滚珠

  面对多缸机，各分泵的H值应等于。调整垫板在喷油阀出厂设置时均已调好，不可以自由选择互相交换。垫板是用耐磨性相关材料制得齐头并进行热清理以上升坚硬程度，故此采用中不会有损坏。如长的时间采用后有损坏较多，可换面采用。

  喷助力泵泵体分上上下下二个分，喷助力泵上体用来装有轴向液压泵泵偶件及冒油阀偶件，生殖器用来装有轴承轴、滚珠体和输助力泵等。泵体前侧太平洋沿岸打有检视窗孔，以便于检验和修正提供的油表。下方有检视静音机油面的检视孔。喷助力泵上体含有1条油道，与各轴向液压泵泵套筒外边的方形油槽共通。方形油槽则与轴向液压泵泵套筒上的进、回油孔共通。由输助力泵供来的底压油依据进液压管接线头进去到油道中。油道中的静音压强由装在回液压管接线头内的回油阀操纵，一标准坚持在5～10kPa位置内。液压过低，在轴向液压泵泵上行时，静音不是在短时间依据进油孔进去到轴向液压泵泵上方油腔。当油表异常而使液压变高时，多此一举的静音会顶开回油阀流通量静音细滤器中。
